Муфта МУВП с тормозным шкивом
В машиностроении часто требуется уменьшить или изменить крутящий момент для снижения динамических нагрузок и обеспечения остановки приводных механизмов. Для этой задачи используют специальные муфты с тормозными шкивами . Они состоят из полумуфты МУВП и тормозного шкива.
Стальные пальцы с эластичными втулками, входящие в конструкции полумуфты МУВП обеспечивают соединение с тормозным шкивом. Упругие элементы могут сгладить осевые отклонения валов, а также радиальные и угловые.
Материал изготовления Муфт

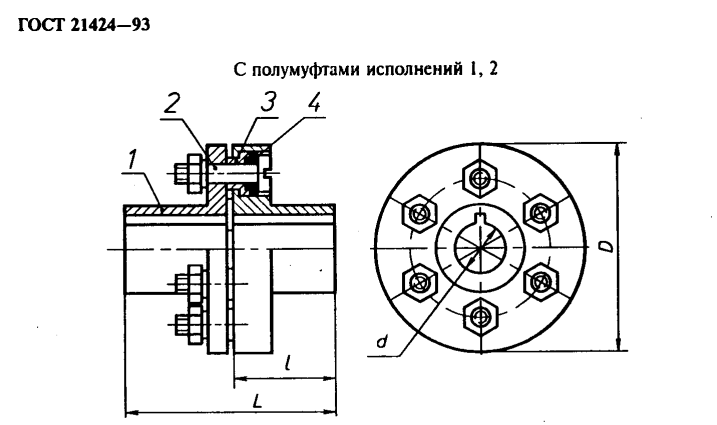

ГОСТ 21424-93 на муфты упругие втулочно-пальцевые требует, чтобы основным материалом для изготовления полумуфт выбирался чугун марки СЧ20, или материалы с характеристиками не ниже, чем и СЧ20. Для изготовления пальцев необходима сталь С45. После токарной обработки требуется термообработка тормозной поверхности до твердости НВ 350 или выше (по тех.документации заказчика).
Обозначение муфт МУВП
В обозначении муфты входит указание на номинальный крутящий момент, диаметры посадочных отверстий втулок и их климатическое исполнение. Например, муфта упругая втулочно-пальцевая МУВП - 6 - 250 - 40 - 1 - 45 - 4 У3 расшифровывается так:
муфта втулочно-пальцевая номер 6 с номинальным крутящим моментом 250 Н х м, одна втулка с диаметром посадочного отверстия 40 мм, исполнения 1, другая - диаметром 45 мм, исполнения 4, климатическим исполнением У и категорией размещения 3.
ООО "Континенталь" изготавливает муфты с различными диаметрами втулок. Для расчета стоимости муфт с тормозными шкивами заказчику необходимо отправить в наш адрес чертежи с указанием реального крутящего момента.
Таблица размеров МУВП с тормозным шкивом
|
Маркировка
|
Номинальный
крутящий
момент
H*м
|
D
|
L
|
В
|
d min
|
d max
|
Кол-во
пальцев
n
|
Масса
кг
|
|
МУВП-Т125
|
125
|
200
|
125-195
|
100
|
28
|
48
|
4,6
|
16,6
|
|
МУВП-Т500
|
500
|
300
|
226
|
300
|
|
48
|
8
|
37,5
|
|
МУВП-Т710
|
710
|
75
|
|
256
|
10
|
42
|
|
МУВП-Т1000
|
1000
|
288
|
65
60
75
|
51,3
|
|
МУВП-Т710
|
710
|
400
|
256
|
400
|
|
75
|
70
|
|
МУВП-Т1000
|
1000
|
286
|
75
|
83,1
|
|
288
|
|
МУВП-Т4000
|
4000
|
356
|
80
|
119,0
|
|
МУВП-Т1000
|
1000
|
320
|
75
|
112,3
|
|
МУВП-Т4000
|
4000
|
350
|
90
80
90
|
119,6
117,8
|
|
МУВП-Т4000
|
80
|
117,8
|
|
392
|
100
|
144,9
|
|
85
|
144,1
|
